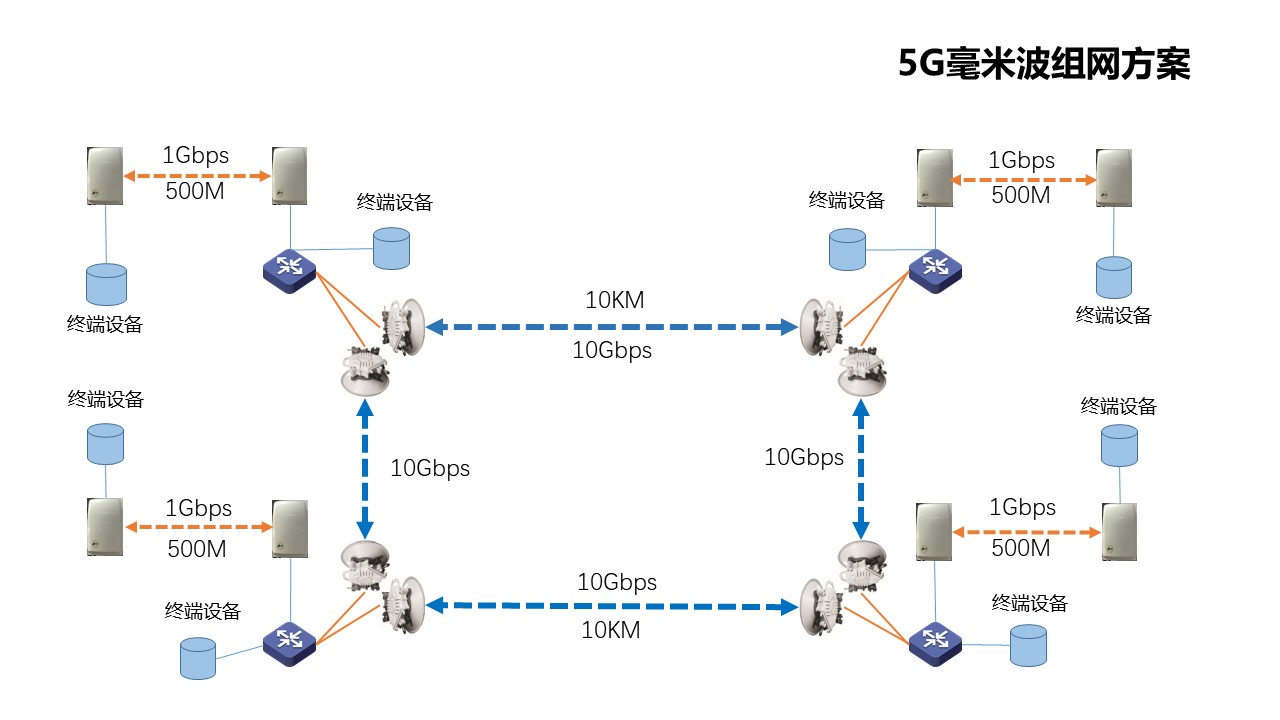

一、5G毫米波組網方案
? 毫米波終端采用點對點、點對多點通信，組建覆蓋車站高速通信網絡；
? 傳輸速率達到1~10Gbps，最遠傳輸距離可達0.5~10公里；
? 5G毫米波高速無線網絡主要針對現有有線網絡難以到達的“難點”和“死角”。
二、毫米波通信技術優勢
? 全天候通信
與大氣激光和紅外相比：毫米波對降雨、沙塵、煙霧和等離子的穿透能力卻要比大氣激光和紅外強得多。
? 帶寬極寬
四個大氣窗口，總可使用帶寬135GHz；
? 波束窄
相同尺寸的天線，毫米波波長短，波束窄；
? 探測能力強
頻帶極寬，可有效避免干擾；
波束窄，方向性好，有極高的分辨率；
高于絕對零度的物體都會發射毫米波；
? 安全保密好
波束窄，大氣衰減大，增加了非法竊聽和干擾的難度；
? 傳輸質量高
頻譜極為干凈沒有干擾因此，信道非常穩定可靠，誤碼率可長時間保持在10-e12量級；
三、5G專網（毫米波）設備優勢
? 超帶寬萬兆毫米波通信
單基站可實現1G~10Gbps的通信速率
單基站可支持150路高清攝像機監控方案
滿足三網融合超大帶寬網絡需求
? 全室外移動IP化毫米波通信
支持軟件定義、先進計算通信管理
支持IP網絡協議及網絡管理
支持局域網及廣域網節點間無線橋接
? 集成FDD全雙工通信傳輸
兩個對稱頻率信道接收傳送
包交換等技術高速數據
提高頻譜利用率增加容量
? 保密通信功能（RSA法）
發報人用密鑰將報文“解密”
收報人密鑰將被“解密”報文加密
? 自適應調制與編碼功能
信道預測動態調整調制及糾錯編碼
動態發送功率、波特率、編碼方案
四、適合行業
? 智慧交通；
? 智慧能源；
? 智慧港口、園區；
? 智慧醫療；
? 智慧教育；
? 應急通信等領域。
五、主要設備

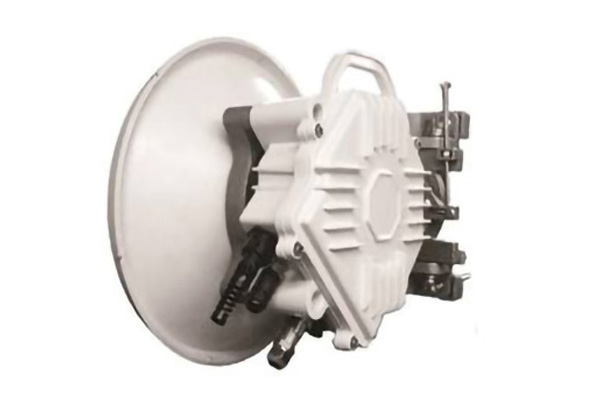

5.1、E/Q波段毫米波終端
E/Q 波段毫米波終端
|
規格參數 |
典型值（PPC-10G） |
|
工作頻段 |
40.5-43.5GHz(Q Band)或71-76 / 81-86 GHz(E Band) |
|
傳輸速率 |
1Gbps、2Gbps、5Gbps、10Gbps |
|
工作方式 |
FDD全雙工 |
|
調制方式 |
QPSK/QAM-256 |
|
物理帶寬 |
10Gbps |
|
輸出功率 |
20 dBm (100mW) |
|
接收靈敏度 |
-68dB |
|
距離（晴空） |
>10公里 |
|
距離（雨量1mm/h） |
<5公里 |
|
以太網接口 |
1000 Base-T |
|
電源 |
32V-60VDC,2A |
|
功耗 |
35W(最大可達60W) |
|
防護等級 |
IP65 |
|
工作溫度 |
-50°C to +60°C |
|
重量 |
7kg |

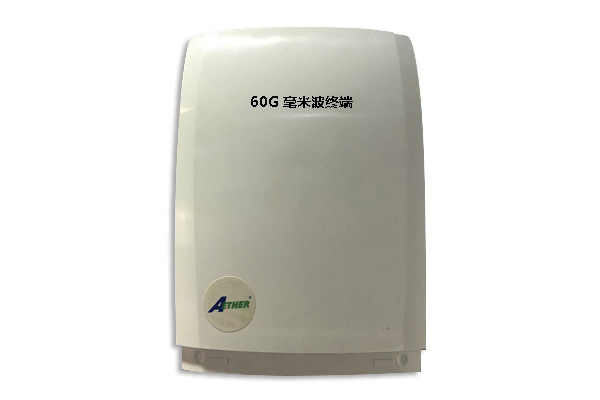

5.2、60G毫米波終端
|
項目 |
規格參數 |
|
內置天線 |
水平掃描范圍: 90°，垂直波束寬度: 20° |
|
工作頻率 |
57-64GHz |
|
自適應 |
9級自適應編碼和調制 |
|
系統增益 |
128.5dB (包括天線增益) |
|
傳輸距離 |
900-1300英尺 (280-400m） |
|
傳輸速率 |
1000Mbps |
|
接口 |
BU：2個 RJ-45（支持POE供電 + 1個 SFP） /TU :（3個RJ-45端口，支持POE供電）。 |
|
管理及配置 |
嵌入式 CLI; SNMPv2/3, TACACS+, RADIUS，Web GUI |
|
工作環境 |
-30℃ ~ +55℃ |
|
防護等級 |
IP65 (可選 IP67) |
|
尺寸 |
19 x 13.2 x 8.9cm（HxWxD） |

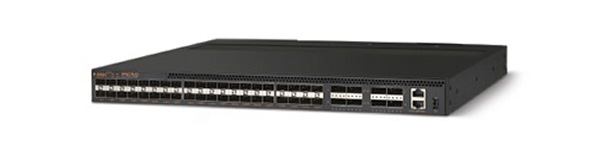

5.3、SDN交換機
SDN 交換機
|
Performance |
|
|
Switch Fabric Capacity(Tbps) |
1.44 |
|
Forwarding Capacity(Mpps) |
1071 (Based on 12 Bytes interpacket gap condition) |
|
Forwarding Options |
Store-and-Forward/Cut-Through |
|
Packet Buffer Memory(MB) |
12 |
|
Latency(ns) |
Around 0.7 us for 64Byte Frames |
|
System Memory(GB) |
4 |
|
SD/CF Memory(GB) |
8 |
|
CPU |
P2020 / Trident2 |
|
Ports |
|
|
40-Port Base Unit |
10 GbE SFP+ |
|
Uplink Options |
32 x 10 GbE (QSFP+ to SFP+) or 8 x 40 GbE (QSFP+) |
|
SFP+/QSFP+ Options |
SR,LR / SR4,LR4, CR4 |
|
Console Port |
1 x RJ45 Serial |
|
Management Port |
1 x 10/100/1000BASE-T |
|
Layer 2/Layer 3 Features |
|
|
ACL Entries |
4K |
|
Maximum MAC Addresses |
288K |
|
Maximum VLANs |
4094 |
|
Link Aggregation(Groups/Ports) |
1024 /8 |
|
Jumbo Frames(Bytes) |
12000 |
|
Maximum Routes |
112k IPv4,56K IPv6 |
|
Spanning Tree |
STP/RSTP/MSTP |
|
IPv4 Routing |
RIP,OSPFv2/ECMP,BGP-4/ECMP,Static |
|
IPv6 Routing |
RIPng，OSPFv3，Static |
|
Multicast Routing |
PIM-SM, IGMP,IGMP Snooping |
|
OpenFlow Support |
|
|
Large TCAM |
Yes |
|
OPEN vSwitch |
V2.0 |
|
MPLS over OVS |
Yes |
|
GRE Tunneling |
yes |
六、無線通信技術比較
與其它無線通信技術比較，毫米波具有高速率、低時延、高移動性、高可靠等優點。
|
比較項目 |
毫米波專網 |
LTE |
EUHT |
WLAN |
衛星通信 |
|
著眼點 |
行業定制化 |
通用化 |
通用化 |
通用化 |
通用化 |
|
峰值通信速率 |
10Gbps |
100Mbps |
100Mbps |
600Mbps |
50Mbps（單個） |
|
端到端傳輸時延 |
<1ms |
6.5~20.5ms |
5~6ms |
<34ms |
500ms |
|
切換時延 |
<1ms |
<100ms |
<100ms |
無 |
|
|
抗干擾能力 |
強 |
一般 |
弱 |
弱 |
一般 |
|
移動性 |
強 |
強 |
弱 |
弱 |
強 |
|
頻譜資源 |
非常豐富 |
少 |
相對較多 |
較多 |
豐富 |
|
可靠性 |
強 |
強 |
差 |
差 |
差 |
|
無線傳輸距離 |
遠 |
遠 |
近 |
近 |
非常遠 |
|
運維成本 |
低 |
高 |
低 |
低 |
高 |
|
建設成本 |
適中 |
高 |
低 |
低 |
高 |

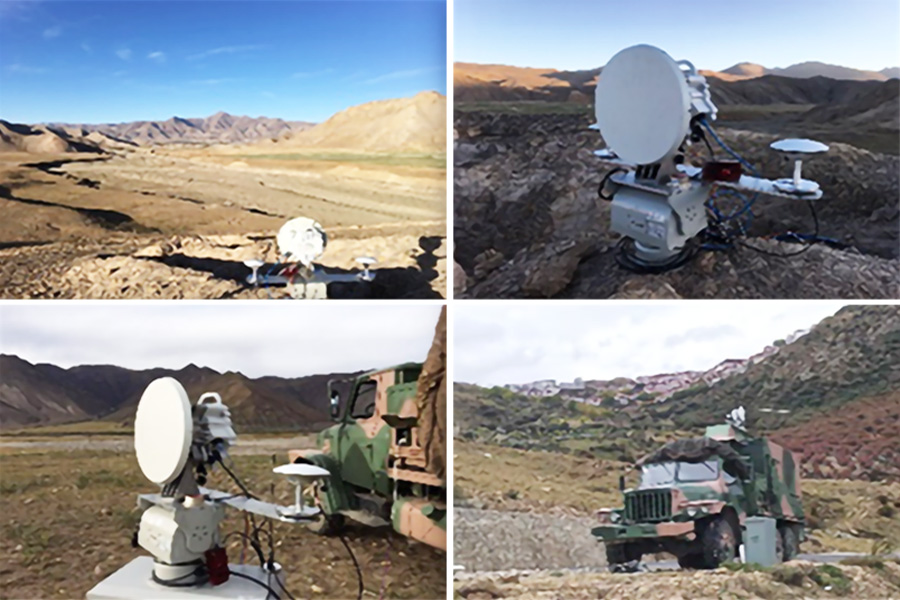

七、5G毫米波外場測試
